لجور هيدروليك طراح و توليد كننده انواع سيلندرهاي هيدروليكي يكطرفه و دو طرفه در ايران
مي باشد
1- سيلندرهاي سفارشي :

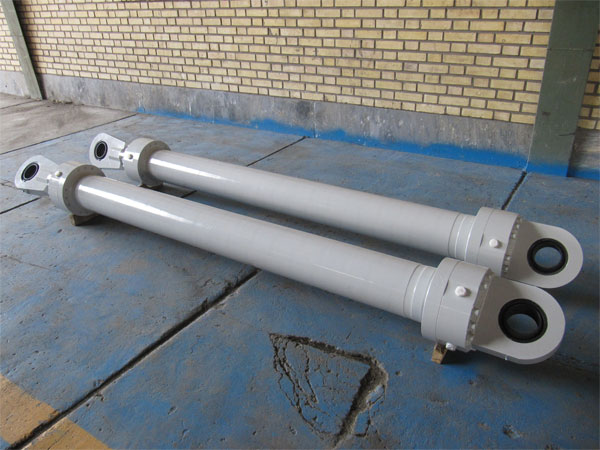

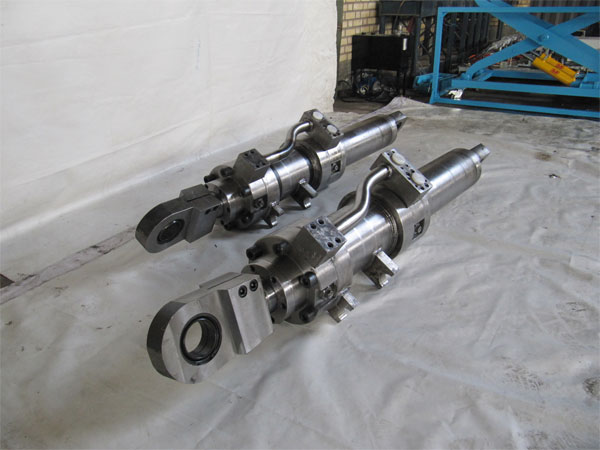

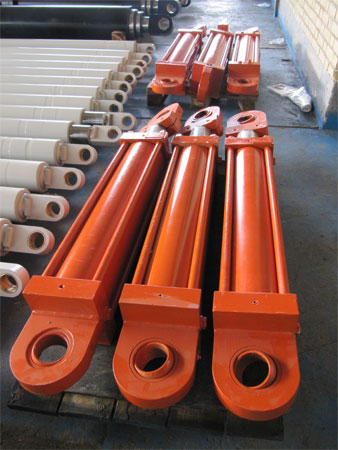

1-1- سيلندرهاي هيدروليكي:
از آنجا كه سيلندرهاي هيدروليكي ، محصولاتي تخصصي مي باشند كه در ماشين ها و تجهيزات
خاص و گوناگون صنعتي كاربرد دارند و بعضا بنا به شرايط كاري خاص نياز به طراحي و تكنولوژي
ويژه دارند؛ لجور هيدروليك آمادگي و توانايي طراحي و توليد انواع سيلندرهاي هيدروليكي
يك طرفه و دو طرفه در محدوده ابعادي و فشاركاري زير و نيز نحوه نصب مختلف را به منظور
برآورده كردن نياز مشتريان محترم اعلام مي دارد :
* طول بسته از ۱۰۰ میلیمتر تا ۹۰۰۰ میلیمتر
* طول كورس از ۱۰ میلیمتر تا ۸۰۰۰ میلیمتر
* فشاركاري تا ۴۵۰ بار
* تناژ تا ۵۰۰ تن

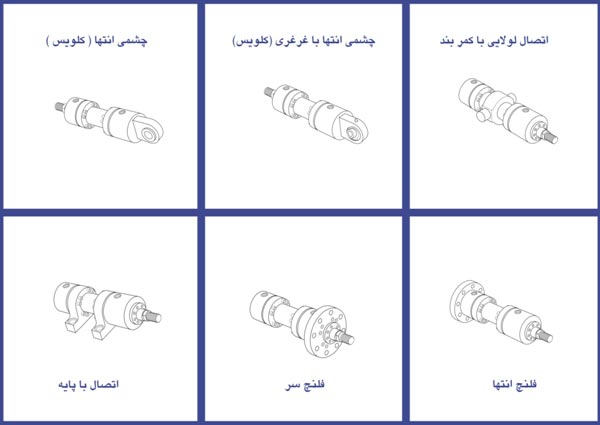

* انواع نحوه نصب :
* طول كورس از ۱۰ میلیمتر تا ۸۰۰۰ میلیمتر
* فشاركاري تا ۴۵۰ بار
* تناژ تا ۵۰۰ تن
* انواع نحوه نصب :
همچنين لازم به ذكر است بنا به سفارش مشتريان امكان طراحي ، ساخت و نصب انواع ادوات
هيدروليك « نظير انواع بلوك ها - سرعت گير ( Cushion ) - شيرهاي قفل كن (pilot de-lockable
valve ) ، كانتر بالانس (cunter balance )و...»امكان پذير است .

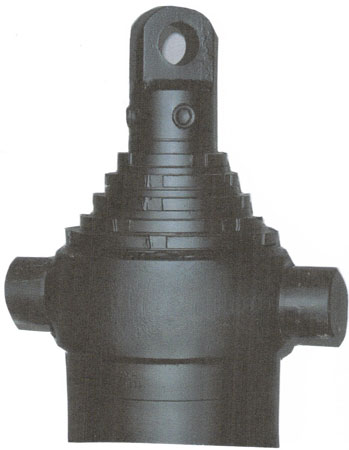

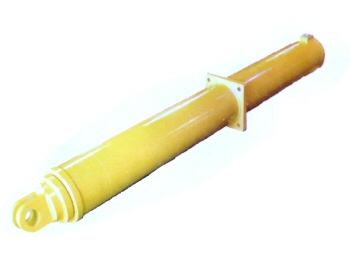

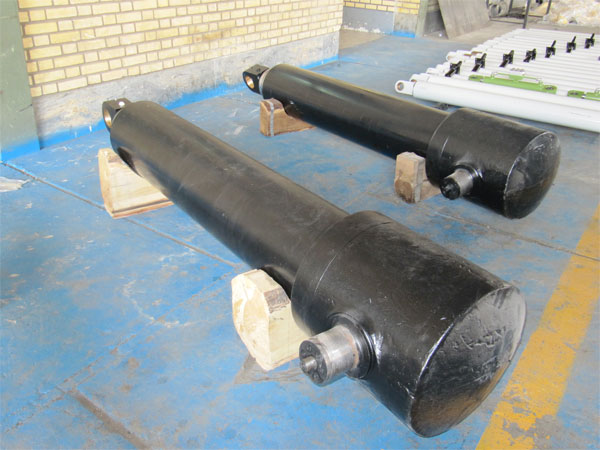

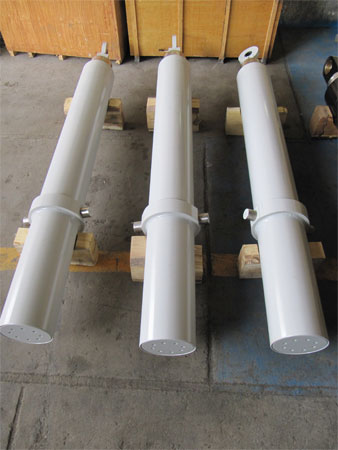

2-1-سيلندرهاي تلسكوپي :
براي كورس هاي بلند و طول بسته كوتاه (فضاي محدود ) از سيلندرهاي تلسكوپي استفاده مي
شود كه اين شركت قادر به طراحي و ساخت اين سيلندرها به صورت يك طرفه و دوطرفه با مشخصات
ذيل مي باشد .
* طول بسته از ۲۰۰ میلیمتر تا ۱۲۰۰۰ میلیمتر
* طول كورس از ۳۰۰ میلیمتر تا ۳۶۰۰۰ میلیمتر
* تعداد مراحل (سكشن) ۲ تا ۷
* فشار كاري تا ۴۵۰ بار
* تناژ تا ۱۵۰ تن
* طول كورس از ۳۰۰ میلیمتر تا ۳۶۰۰۰ میلیمتر
* تعداد مراحل (سكشن) ۲ تا ۷
* فشار كاري تا ۴۵۰ بار
* تناژ تا ۱۵۰ تن
3-1-سيلندرهاي تلسكوپي سنكرون :
محصول جديد شركت لجورهيدروليك با گواهي ثبت اختراع به شماره ۷۱۲۵۵ جك هاي سنكرون مي
باشند كه ويژگي آنها حركت همزمان سكشن هاي اين نوع سيلندرها مي باشد . مزايا :
* كاهش ارتعاشات ناشي از بازو بسته شدن هر مرحله (سكشن) به صورت جداگانه
* كاهش زمان باز و بسته شدن كامل جك
* كاهش روغن مصرفي
* ثبات توان كاري سيلندر(جك) در مرحله رفت و برگشت (باز و بسته شدن)
* كاهش زمان باز و بسته شدن كامل جك
* كاهش روغن مصرفي
* ثبات توان كاري سيلندر(جك) در مرحله رفت و برگشت (باز و بسته شدن)
2-سيلندرهاي استاندارد :
1-2-سيلندرهاي مخصوص ماشين هاي حمل زباله:
در راستاي استاندارد سازي و هماهنگي محصولات و نياز مشتريان محترم ، لجور هيدروليك
اقدام به طراحي و معرفي سيلندرهاي هيدروليكي استاندارد براي ماشين هاي زباله كش بر
حسب ظرفيت اين ماشين ها نموده است .
جک های ماشین زباله کش پنج متر مکعبی

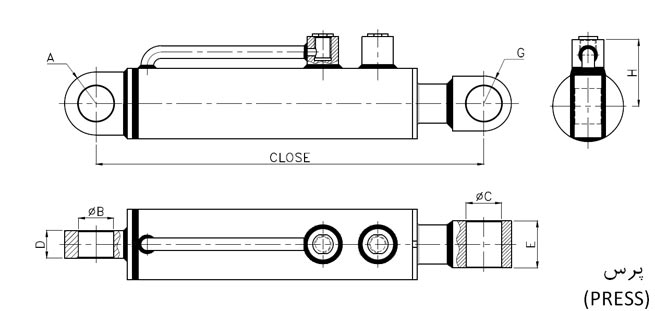

نقشه جک های ماشین زباله کش پنج متر مکعبی
|
نام جک
Name |
قطر سیلندر Tube(mm) |
قطر شافت Rod(mm) |
کورس Stroke(mm) |
بسته Close(mm) |
پورت Port(bsp) |
A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | G(mm) | H(mm) |
|

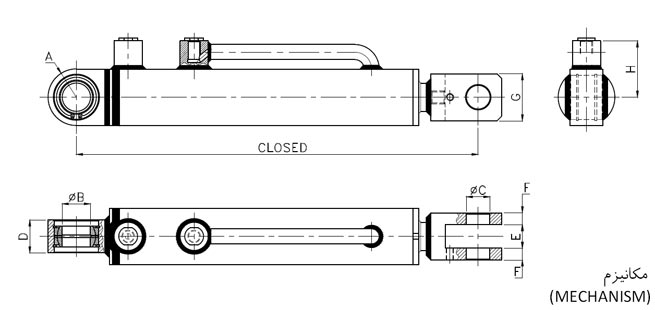

مکانیزم
(Mechanism) |
50 - 60 | 30 | 215 | 415 | G3/8 | 30 | 30 | 25 | 35 | 25 | 12.5 | 50 | 60 |
|

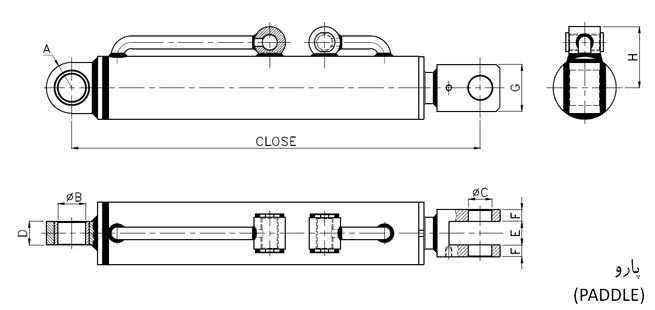

پارو (Paddle) |
70 - 80 | 40 | 420 | 640 | G1/2 | 32.5 | 35 | 30 | 30 | 30 | 15 | 60 | 78 |
|

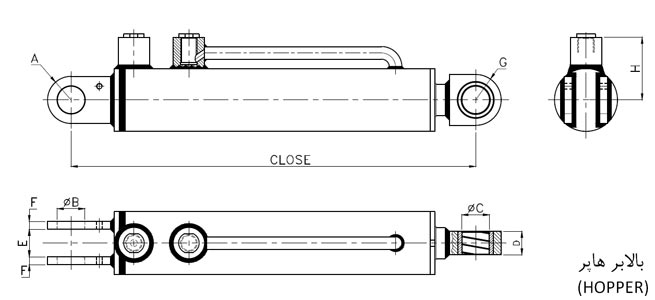

بالابر هاپر (Hopper) |
70 - 80 | 40 | 450 | 672 | G1/2 | 30 | 35 | 35 | 30 | 35 | 5 | 32.5 | 80 |
|
پرس (Press) |
80 - 90 | 50 | 580 | 820 | G1/2 | 40 | 45 | 45 | 35 | 60 | - | 35 | 85 |
|

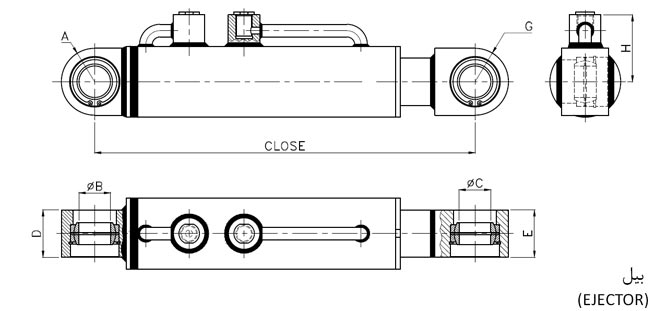

بیل (Ejector) |
80 - 90 | 40 - 60 | 1375 | 1625 | G1/2 | 42.5 | 40 | 40 | 60 | 60 | - | 42.5 | 85 |
PRESURE WORK: 130 bar
PRESURE TEST: 200 bar
جک های ماشین زباله کش شش متر مکعبی

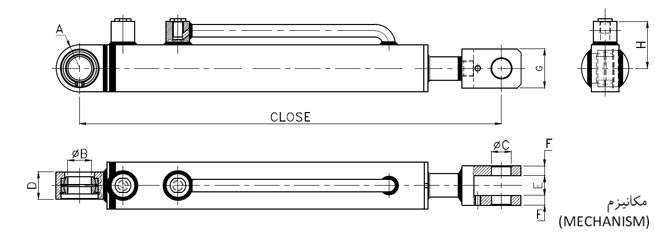

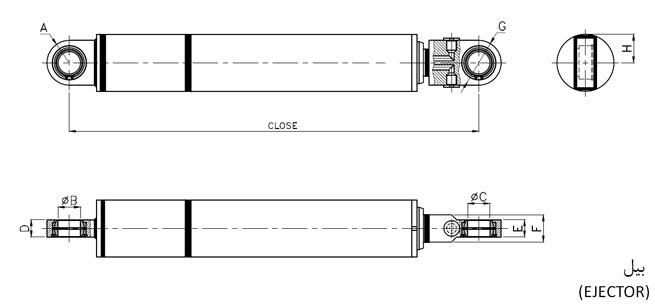

نقشه جک های ماشین زباله کش شش متر مکعبی
|
نام جک
Name |
قطر سیلندر Tube(mm) |
قطر شافت Rod(mm) |
کورس Stroke(mm) |
بسته Close(mm) |
پورت Port(bsp) |
A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | G(mm) | H(mm) |
|

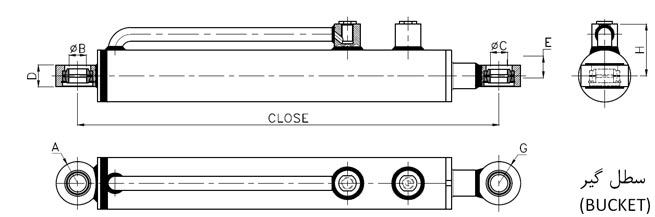

سطل گیر
(Bucket) |
50 - 60 | 30 | 195 | 375 | G3/8 | 25 | 20 | 20 | 25 | 25 | - | 25 | 60 |
|
مکانیزم
(Mechanism) |
50 - 60 | 30 | 360 | 590 | G3/8 | 30 | 30 | 25 | 35 | 25 | 12.5 | 50 | 60 |
|

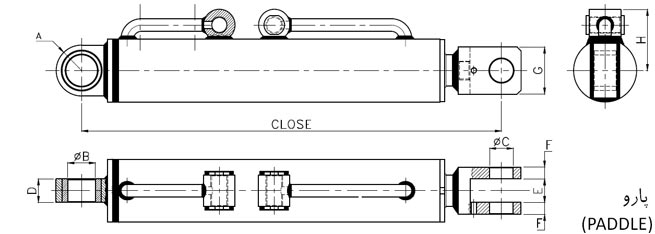

پارو (Paddle) |
70 - 80 | 40 | 480 | 700 | G1/2 | 32.5 | 35 | 30 | 30 | 30 | 15 | 60 | 78 |
|

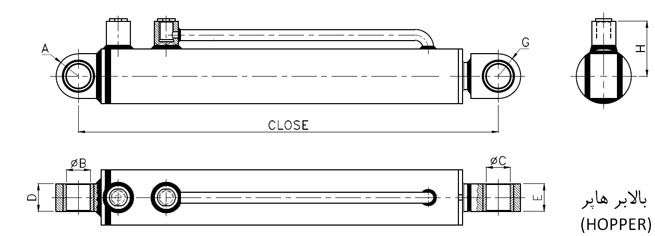

بالابر هاپر (Hopper) |
70 - 80 | 40 | 440 | 640 | G1/2 | 32.5 | 35 | 35 | 40 | 40 | - | 32.5 | 80 |
|

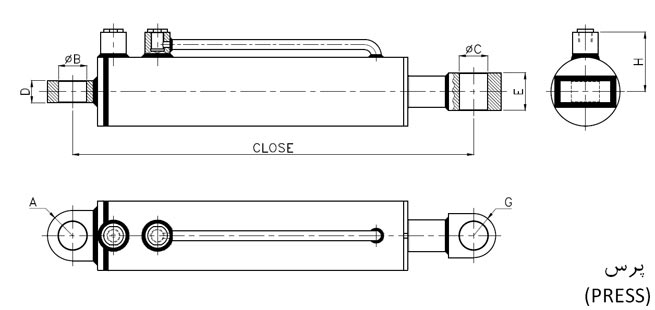

پرس (Press) |
100 - 110 | 50 | 625 | 885 | G1/2 | 40 | 45 | 45 | 35 | 60 | - | 35 | 95 |
|
بیل (Ejector) |
100 - 115
75 - 85 |
35 - 55 | 2160 | 1640 | G1/2 | 45 | 45 | 45 | 35 | 35 | 55 | 45 | 57.5 |
PRESURE WORK: 130 bar
PRESURE TEST: 200 bar
جک های ماشین زباله کش هفت متر مکعبی

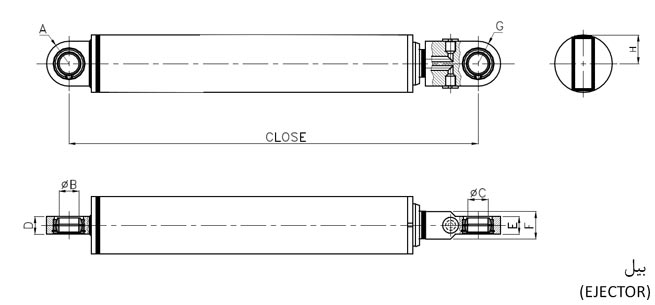

نقشه جک های ماشین زباله کش هفت متر مکعبی
|
نام جک
Name |
قطر سیلندر Tube(mm) |
قطر شافت Rod(mm) |
کورس Stroke(mm) |
بسته Close(mm) |
پورت Port(bsp) |
A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | G(mm) | H(mm) |
|

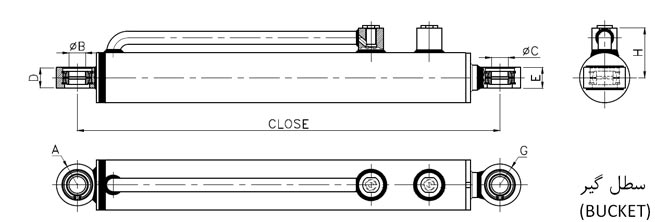

سطل گیر
(Bucket) |
50 - 60 | 30 | 210 | 370 | G3/8 | 25 | 20 | 20 | 25 | 25 | - | 25 | 60 |
|

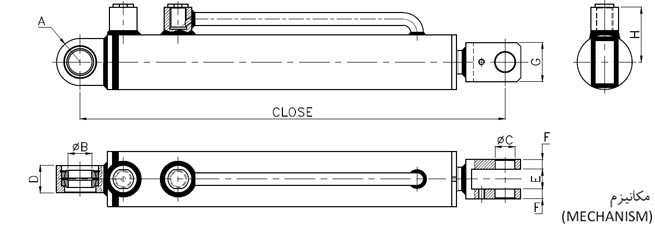

مکانیزم
(Mechanism) |
60 - 70 | 30 | 291 | 490 | G1/2 | 30 | 30 | 25 | 35 | 25 | 12.5 | 50 | 70 |
|

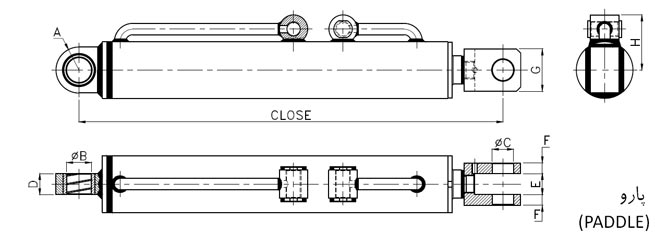

پارو (Paddle) |
70 - 80 | 40 | 420 | 640 | G1/2 | 32.5 | 35 | 30 | 30 | 30 | 15 | 60 | 78 |
|

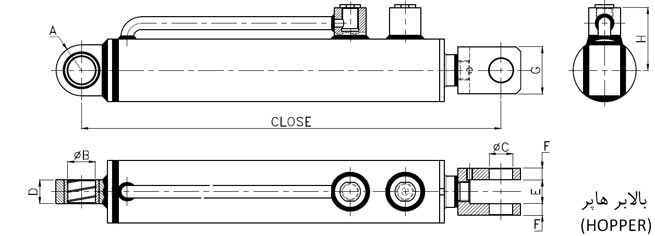

بالابر هاپر (Hopper) |
70 - 80 | 40 | 460 | 680 | G1/2 | 32.5 | 35 | 30 | 30 | 30 | 15 | 60 | 80 |
|

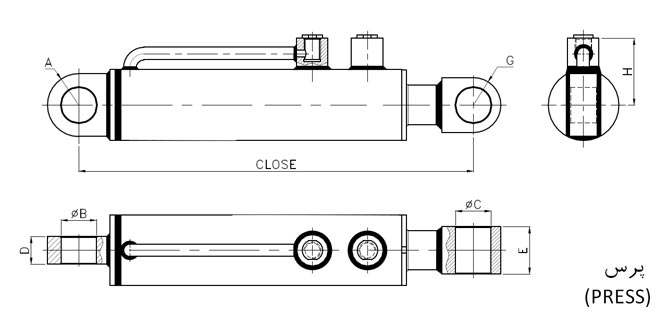

پرس (Press) |
80 - 90 | 50 | 700 | 940 | G1/2 | 40 | 45 | 45 | 35 | 60 | - | 35 | 85 |
|
بیل (Ejector) |
100 - 115
75 - 85 |
35 - 55 | 1945 | 1315 | G1/2 | 45 | 40 | 40 | 35 | 35 | 55 | 45 | 57.5 |
PRESURE WORK: 130 bar
PRESURE TEST: 200 bar
